高速加工中心结构特点

发布日期：2022-10-13 作者：点击：

用于模具加工的高速加工中心乐盈VI，一个普遍的结构特点是采用龙门式框架结构，以此增强机床刚性，且便于充分利用加工区的空间。机床床身的材料则多数采用了聚合物混凝土，由于这种材料具有较好的阻尼性能和较低的热传导率，故有利于提高模具的加工精度。

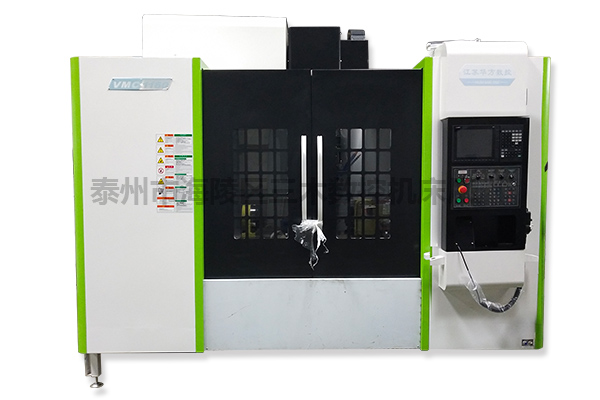

加工中心

结构型式

乐盈VI根据坐标轴的配置，五轴加工中心基本上可分为两种结构型式。一种是，三个直线轴(X/Y/Z)用于刀具运动和两个附加旋转轴(A和C)用于工件的回转和摆动的结构型式。这种类型的高速加工中心,如德国R?der公司的RXP500DS/RXP800DS，德国Alzmetall公司的GS1000/5-T，瑞士Mikro的HSM400U/HSM600U和称之为超高速加工中心的XSM400U/XSM600U，以及德国Hermle的C30U/C40U/C50U等。另一种是，五个坐标轴中的一个摆动轴(A)设置在主轴头上的结构型式，通过叉形主轴头实现主轴刀具的摆动，而摆动主轴头也可通过牢固夹紧，使其定位在摆动角度范围内的任意位置上。这种类型的机床如德国德马吉公司的DMC75V linear/DMC105V linear，Mikro的HPM1850U和德国Rolf Wisser的高速铣床GAMMA605/1200等。有个别机床有把摆动轴和回转轴均设置在主轴头上，如德国Parat公司的G996V/BSH/5A高速铣削中心和德国Edel公司的五轴或六轴龙门铣床。
